ステータスとトップチャートのダッシュボード
dashboards-overview
NetCrunchは、システムとネットワークのリアルタイムステータスを可視化する複数のダッシュボードタイプを提供しています。それぞれが概要ステータス、パフォーマンスリーダー、完全にカスタマイズ可能なレイアウトなど、様々なシナリオ向けに設計されています。
NetCrunchは、様々な監視ニーズに対応する3種類の強力なダッシュボードを提供しています。各ダッシュボードは、システムの健全性とパフォーマンスデータを視覚化し、操作し、詳細に分析するための独自の機能を備えています。
ステータスダッシュボード
この組み込みダッシュボードタイプは、全てのノードベースビューで利用可能です:
- IPネットワーク
- 物理セグメント
- ノードグループ
- 動的フォルダ
ステータスダッシュボード は、監視対象環境の構造化された概要を提供し、アラートレベル、カウント、カテゴリを表示するインタラクティブなタイルを備えています。
- 概要ビュー はレイアウトが拡張されており、選択したグループまたはノードにフォーカスしたカスタムステータスパネルを含めることができます。
- 各アラート/警告タイルには、影響を受けるノードを示すツールチップとヒントオーバーレイ が含まれます。
- アラートアイコンをクリックすると、アクティブなアラートのリスト が表示され、詳細なイベントビューに展開できます。

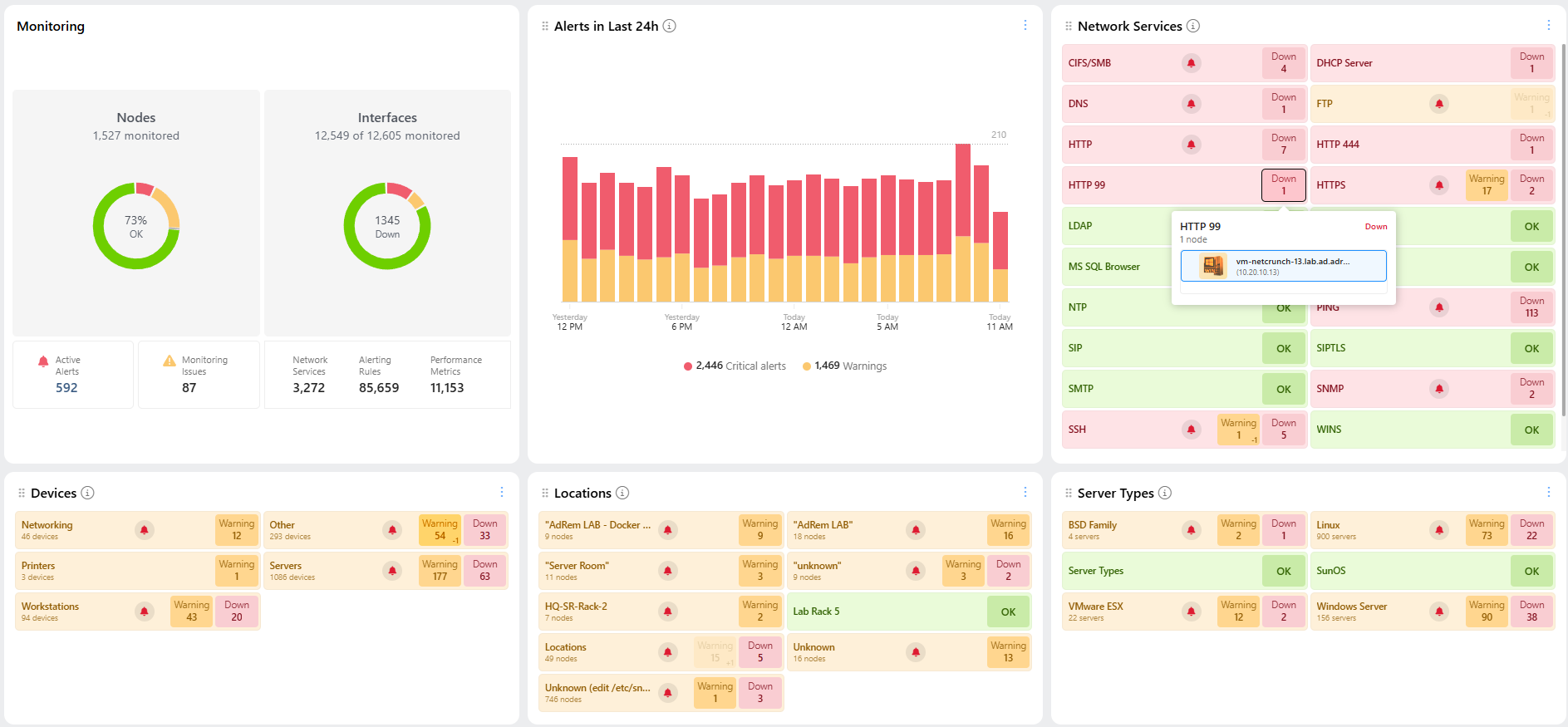

例: 概要ステータスダッシュボード
例: ステータスパネルからのアラートポップ
- アラートチャートはクリック可能で、バーを選択すると24時間のアラート履歴が表示されます。
- すべてのダッシュボードタイルはインタラクティブで、関連するドリルダウンビューにリンクしています。
概要ビュー以外の場合、ダッシュボードレイアウトには6つのデフォルトタイルが含まれます。:
- 監視サマリ
- アラート (24時間)
- ネットワークサービス
- 監視パック
- 監視エンジン
- センサー
タイルの順序はカスタマイズ可能です。
トップチャートダッシュボード
このダッシュボードは、任意のノードベースビューで使用でき、ランク付けされたパフォーマンスチャートを表示します。
例:
- 帯域幅使用量が上位のノード
- エラー率が上位のインターフェース
- CPUまたはメモリ使用量が上位のノード

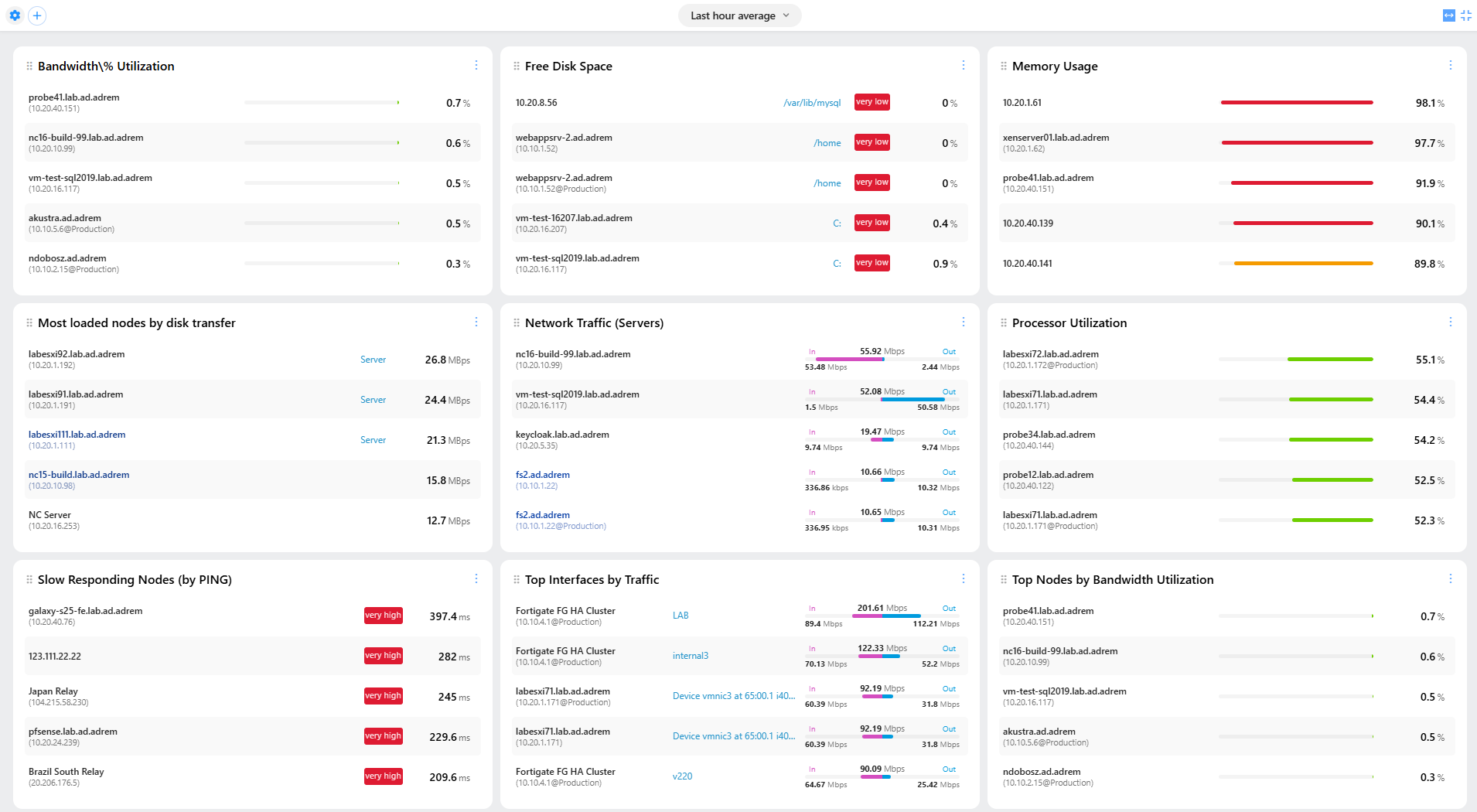

例: 選択したメトリクスを含むトップチャートダッシュボード
各チャート:
- 組み込みテンプレートから選択可能
- ユーザー定義カウンタを使用して完全にカスタマイズ可能
- クリックスルーでトレンドビューアを開くことができます（単一系列またはタイル全体）
ユーザーが制御できる項目:
- 表示項目数
- 並べ替えの方向 (最高/最低)
- アラートしきい値 (危機,警告)
- ノードの重要度によるフィルタリング
カスタムグラフィカルダッシュボード
完全にカスタマイズされたビューを構築するために、ユーザーはウィジェットパネルまたはバウンドレスキャンバスを使用してグラフィカルビューを作成できます。これらのダッシュボードは以下をサポートします。:
- カスタムレイアウト
- ライブデータバインディング
- テーマのサポート (ライト/ダーク)
- 完全なインタラクティブ性とドリルダウン
